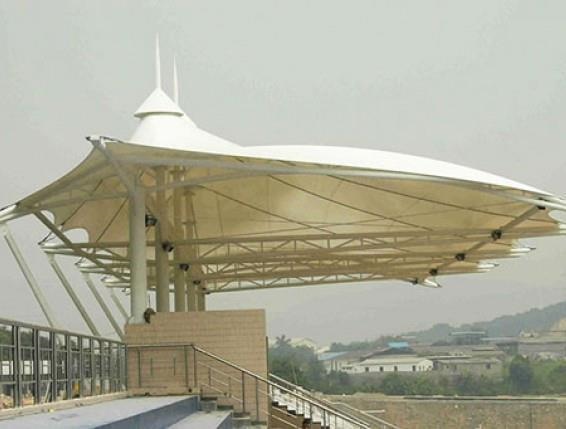

某膜结构看台的施工流程与部分操作要点
编辑:山东双天金属制品有限公司   时间:2021-07-05

  一、安装工艺流程:

  某膜结构看台工程针对其具体特点,拉索数量多,相互交错布置复杂,采用地面整体铺装整体同步提升和张拉的施工技术,具体步骤如下∶

  1、环索、径向索马道建设完成之后,再装设环索与144个索夹;

  2、把144根吊索和72根谷索经节点和环索接连起来,把1批提升起来的72根吊索通过提升工装将其与四周相应的吊索耳板连接;

  3、由于吊索张拉端销轴孔与外环钢结构耳板销轴孔距离不同,采用等比例提升;

  4、将1批72根吊索装设就位;

  5、把提升工装转移到剩余的72根吊索上进行提升;

  6、剩余的72根吊索装设就位;

  7、利用提升工装将72根谷索安装就位。

  二、操作要点:

  1、膜结构看台工程施工过程的模拟分析:

  按照选定好的施工方案对于结构进行整过程模拟分析,得到每根拉索于整个施工中的较大索力,自此选用钢绞线与千斤顶进行配置,同时由此索力明确工装的荷载,为工装的设计提供依据。

  在模拟过程中,需要按实际状况模拟各施工误差对于施工过程中的影响,比如,钢结构施工的偏差与拉索下料的误差对于结构之影响;各施工不同步性对施工过程的影响;温度对于施工过程的影响等。

  2、张拉工装设计:

  张拉工装的设计思路为∶利用钢结构上下方焊接的耳板作着力点,每根索运用2个或是4个提升千斤顶进行拉索安装。

  3、现场搭设马道及吊架:

  (1)环索马道搭设环索的水平投影位置在看台板上,根据环索的长度以及环索与看台板中的相对位置明确环索的铺放方案。环索有5圈,下层环索中间的环索长度为526m,2阶看台板的1圈长度为525m,因此根据下层中间环索的标记点在看台板进行定位,沿看台板搭设1圈环索马道。立杆立在膜结构看台外沿,下铺设枕木;每个横杆一头与看台台阶立面顶紧,垫有枕木。

  (2)高空吊架搭设本工程采用整体同步提升方式把拉索装设就位,施工的过程之中,工人需在吊索与边环梁相交接的地方进行施工,所以在正式提升之前需要在操作点搭设临时操作平台(吊架)。

  按照提升张拉设备重量、工装重量、施工人员的数量及设备与工装的几何尺寸等各参数,采用脚手管搭设操作平台,周围搭设拉杆,能承重3000kN,共搭设72个。

  膜结构看台工程中,完成上述工作便是铺放环索与环索索夹工序的施工过程,限于篇幅,我们下文再叙。
