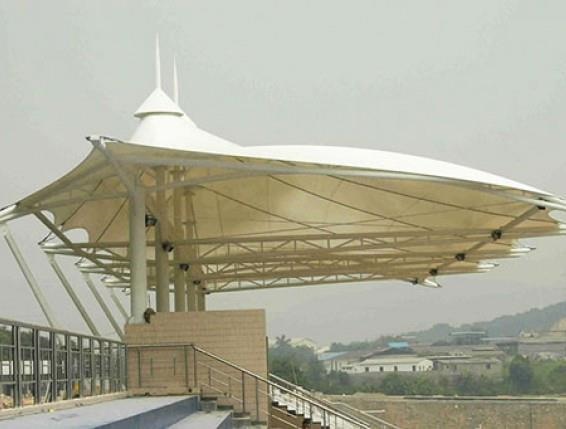

某膜结构看台的施工流程及其操作要点
编辑:山东双天金属制品有限公司   时间:2021-08-09

  一、膜结构看台的施工工艺流程:

  膜材和结构特点分析→膜面二次深化设计→放样、裁剪→预拼、热合→周边加工补强缝纫→膜材出厂检验→包装、运输→膜材展开→连接固定→膜体吊装→张拉成形→调整边索→补漆→竣工验收。

  二、操作要点:

  1、膜材和索膜结构支撑体系的特点分析:

  (1)膜材特点分析∶依据原材的检验和复试报告确定原膜材弹力性质参数,确定裁剪线系数比例及拉张力系数的大小。

  (2)结构的受力特点分析∶根据施工图纸分析、确定“结构支撑体系”的受力特点及钢构件组装、熔焊节点位置,做好预制作、安装准备。

  (3)吊装工艺分析∶该膜结构看台工程采用多点整体提升法进行施工,该方法是整体“提升”技术的升级方法,将整体“提升”技术和索膜结构这种柔性结构进行整合。为保持吊装过程中膜面不被破坏,要先保障膜面的传力均匀,为达该施工成果,须要求整个吊装过程同步进行,保持各吊点的上升速度和距离。

  2、膜面二次深化设计:

  (1)通过利用3D3S技术在空间立体模型上确定膜面的裁剪线,将空间曲面整体膜材料划分为数片空间曲面膜材料,并将各片空间曲面膜材料展开为平面形状。

  (2)膜材为柔性材料,在对材料进行裁剪下料时须考虑预张拉作用对膜尺寸的影响,根据膜材的应力应变关系进行计算终端确定膜材料的收缩量,并对膜片的下料尺寸进行调整。

  (3)膜片下料时须考虑足够的预留搭接宽度,膜片裁剪后边界要进行光滑处理。

  (4)膜结构看台裁剪缝的确定既要考虑使结构主应力方向与织物纤维的方向一致,又要考虑建筑美观及膜材力学性能的正交各向异性。
