轻钢结构厂房中非封闭型钢桁架的布设
编辑:山东双天金属制品有限公司   时间:2021-08-29

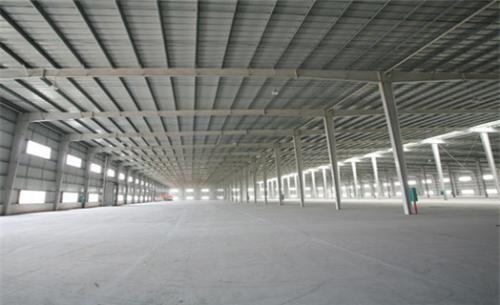

  轻钢结构厂房中的非封闭型钢桁架(单角钢、T型钢、H型钢)由非封闭型钢作弦杆,以单角钢作腹杆,不藉节点板直接进行搭接焊接(或电铆钉)的构造方案成为轻钢桁架的主要形式。有资料表明,与普钢桁架相比,全采用单角钢杆直接连接的轻钢桁架可节约钢材8%~12%,且减低了制造劳动量,增进了抗蚀性。

  为减少加工量,便于流水线的生产,对腹杆及节点进行统一化、标准化设计,提出轻钢桁架新的结构简图是相当重要的。

  单角钢的桁架,是以焊缝、强度螺栓或是电铆钉直接相连(需要时可加焊拼板),是较简便的桁架型式。

  它越适于边远以及寒冷地区,因为运输方便,工地组拼以螺栓进行连接,快捷平安。这种桁架的缺点是腹杆受力有偏心,杆件截面回转半径取较小值,略费钢材。当轻钢结构厂房采用"集中使用材料"原则,将桁架间距从6m改为4m而直接敷设压型屋面板时,因为省去了檩条及支撑系统用钢,可获得越大的经济效益。

  跨度荷载较大时采用T型钢弦杆双角钢腹杆方案。有时因T型钢与腹杆连接面积不够而需增加拼板时,定然会增大用钢量及劳动量,此时采用交叉单斜腹杆在T型钢腹板两侧直接连接的方案越为经济简单。一侧采用上倾式腹杆,另一侧采用下倾式腹杆,每杆端头连接的螺栓或电.铆钉应不少于两个。在腹杆交叉处应加垫板相连。

  用强度钢材可降低桁架高度到1300~1500mm(L=18~24m),此时采用T型弦杆交叉腹杆方案时,弦杆节间长度亦可减小一半,局部弯矩可减小75%,腹杆计算长度亦可减小一半,易于实现无节点板直接连接,节约腹杆的用钢量。采用强度弦杆的小高度桁架也可称之为格构梁,方便了运输、安装,工地拼接仍藉法兰盘螺栓连接。

  轻钢结构厂房采用H型钢弦杆时可用冷弯焊接方管作腹杆直接焊接。这种桁架的弦杆抗弯刚度大,能承受重荷载及重型屋面板,适用于30~36m跨度的屋架及横梁。由于H型钢为单腹板,腹杆方管为双板,因此节点处要对H型钢进行加固,以保持力的直接传递和增大截面抗扭刚度。加固板应要厚于腹杆的管壁,并且沿着管壁的位置斜放焊牢。还可以将腹杆设计成单角钢,与弦杆直接连接,对腹杆端头斜向切割以使角钢脊直抵H型钢腹板处,并且使得两肢夹角呈为锐角,便于焊接,该方案比之方管腹杆的结构简单,加工方便。如采用冷弯C型钢作为腹杆可进一步降低钢耗。单角钢腹杆方案用于跨度24,30m时,轻钢结构厂房的桁架高度可降低到2600mm(约为H/12~H/10),采用200高H型钢作为上、下弦杆便可符合要求。
