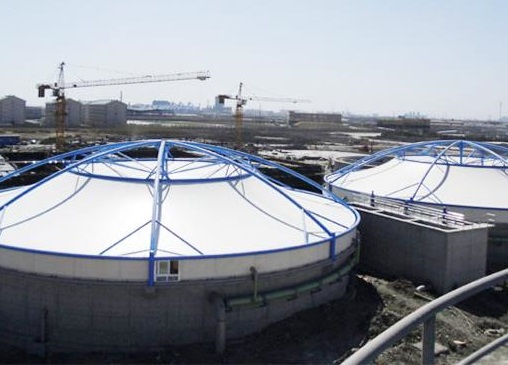

有研究以ANSYS有限元程序为计算工具,建立污水池膜结构的整体模型,分别采用振型分解反应谱法和时程分析法对地震作用下结构的力学性能进行分析,考虑不同计算方法、不同地震波作用、结构不同部位损伤对结构抗震性能的影响,研究表明;
(一)随地震波峰值加速度增加,膜结构污水池结构震动幅值增加,阻尼作用下振动衰减,但整个索系内力几平不变;上、下压环及腹杆轴应力略有变化,但弯矩变化较大,目远大干自重作用下结构的弯矩,因此弯曲应力变化较大∶同时预应力墩柱的弯矩变化也大∶设计时,地震作用必须参与荷载组合。
(二)不同构件的位移量值变化规律有着显明的差别∶水平X向位移基本按线性规律随预应力度增加而增加;水平Y向位移无明显规律;竖向位移基本满足线性规律,但脊索、谷索和内环索位移随预应力度增加而减小,上、下压环位移随预应力度增加而增加。
(三)屋盖索系预应力增加,污水池膜结构结构刚度增加,地震作用下索系竖向位移减小,而压环等水平及竖向位移均增加,结构内力增加,地震力造成的损伤也增加。
(四)索松弛对索系及压环轴应力、墩柱反力影响不大,但对压环及腹杆的弯矩、索系及压环的位移等影响很大。一方面使得索松弛部位的压环及腹杆弯矩增加,另一方面使得远离松弛部位的压环及腹杆弯矩减小。
(五)与风荷载作用下结构反应相比,二者基本接近,但索松弛情况下,内力和位移反应均有可能大于风荷载作用下结构的反应,因此在可能的条件下,建议对结构分别进行地震作用和风荷载作用下的结构内力分析。
(六)由于索松弛造成污水池膜结构结构不同构件内力及位移发生显明变化,与未松弛时结构内力和位移分布有着显明的差异,可通过监测其内力及位移的变化来判断结构的损伤。较为简便的方法是通过对腹杆、上压环、下压环埋设应变片,通过监测其应力变化来判断索松弛部位,且成本较低,便于实时监控。
