据悉,虽说目前张拉式膜结构充电桩的造型多样,但是却一直遵循着负高斯曲面这一基本特性。人们通过对其基本形态进行一些拓扑变换,推导出4种张拉式膜结构基本单元形态:鞍(双曲抛物面)形、伞(锥)形、骨脊形以及拱形单元。本文我们先来分析下膜结构工程中支撑体系刚性表现中的低点支撑内力外显的处理形式:

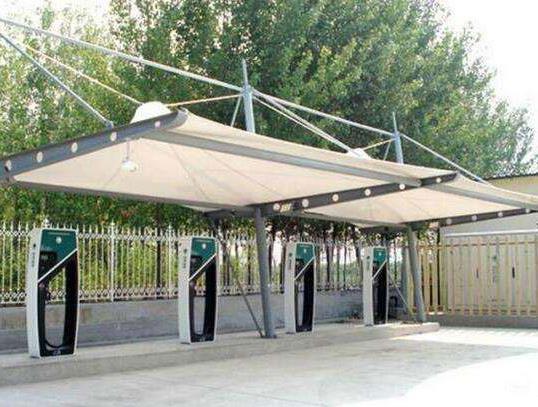

张拉式充电桩膜结构的低点支撑有两种处理方式,一种是直接锚固在地面上,或者是固定在周边的边缘框架上。当低点支撑直接与地面相连接时,膜面曲率方向会与拉索的锚固方向一致,故在锚点附近,锚固方向的膜面会离地面较近,可能对张拉式膜结构充电桩的占地空间造成一些浪费,会要求越大的周边场地来设置低点锚固,同时,膜面的安全也会因为离地面太近而受到影响。因此,张拉式充电桩膜结构的设计过程中,会在低点处设置短桅杆,抬高低点支撑的高度,减小了建筑的占地面积并加强了低点锚固的稳定性。例如某运动场的屋顶结构,建筑师就是通过这两种锚固方式相结合的手段,来对低点支撑加以处理。
低点支撑的存在,较大地拉近了人们对于膜结构的观赏距离,使得蕴藏在张拉式膜结构中的刚性力量以一种近人的尺度进发出来,给人带来视觉张力与冲击力。因此,低点支撑的位置也对张拉式膜结构的视觉表现产生很重要的影响,当周边低点支撑较为局促时,膜结构充电桩的空间利用效率显明加强,但是整个结构体系不够舒展,而随着低点支撑向边缘继续蔓延,张拉式膜结构的整体造型也变得越具力量,其建筑形象也会显得越加舒展。
